半刚同轴射频电缆技术规格书
电缆型号：KTG-141-35 35 欧姆半刚同轴射频电缆

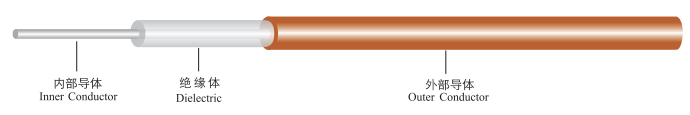

表 1 结构尺寸/Structure parameter
Construction Specification / 结构尺寸 |
Item/项目 | Material/材料及工艺 | Diameter/直径(mm) |
1. Inner conductor/内导体 | 镀银铜/ Silver plated copper | 1.29±0.015 |
2. Dielectric/绝缘介质 | 聚四氟乙烯/PTFE | 2.98±0.05 |
3. Outer Conductor/外导体 | 镀三元合金无缝退火紫铜管 Copper.Tin ＆Zinc-Plated Copper Tube | 3.58±0.05 |
表 2 电气性能/Electrical data
Electrical Characteristics/电气性能 |
Items/项目 | Data/指标 |
Capacitance/电容(pF/m) | 135pF/m |
Impedance/阻抗(ohm) | 35 Ω |
Velocity/速率（%） | 70﹪ |
Cutoff frequency/截止频率（GHz） | 31GHZ |
Time delay/延时（ns/m） | 4.7ns/m |
Max. operating Voltage/最大工作电压（kVrms） | 2000V rms/min |
表 3 机械和环境性能/Mechanical data
Mechanical and Environmental Characteristics/机械和环境性能 |
Items/项目 | Data/指标 |
Min. bending radius static/最小弯曲半径，单次(mm) | 15 |
RoHS/环保 | OK |
Operating temp./工作温度(℃) | -55～125 |
表 4 衰减及功率容量/Attenuation and Power
Attenuation ＠ 20℃ and Sea Level, Power/衰减，20℃; 功率容量，海平面 |
Frequency (GHz)/频点 | Attenuation(dB/m) /衰减 | Power(Watts CW)/功率容量 |
0.5 | 0.29 | 552.4 |
1 | 0.41 | 384.6 |
2 | 0.62 | 264 |
3 | 0.79 | 214.2 |
5 | 0.99 | 161.5 |
10 | 1.48 | 109.2 |
18 | 2.19 | 76.5 |
