半柔同轴射频电缆技术规格书
电缆型号：LMR-100 50 欧姆半柔同轴射频电缆

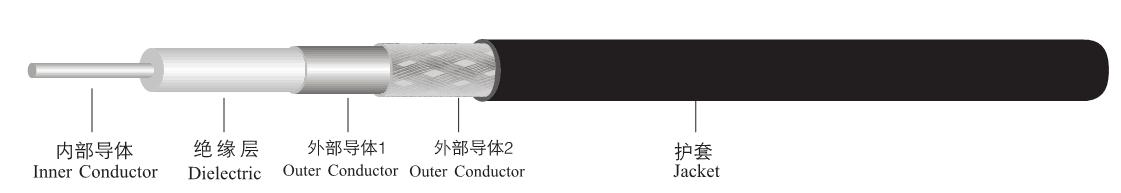

表 1 结构尺寸/Structure parameter
Construction Specification / 结构尺寸 |
Item/项目 | Material/材料及工艺 | Diameter/直径(mm) |
1. Inner conductor/内导体 | 铜包钢/裸铜线 Copper clad steel/Bare Copper Solid | 0.46±0.01 |
2. Dielectric/绝缘介质 | 聚乙烯/PE | 1.52±0.05 |
3. Outer Conductor/外导体 | 铝塑覆合箔＋镀锡铜线 Lu: su combined with foil + tin plated copper wire | 2.04±0.05 （16*5/0. 10） |
4. Jacket/护套 | 聚氯乙烯/pvc | 2.67±0.10 |
表 2 电气性能/Electrical data
Electrical Characteristics/电气性能 |
Items/项目 | Data/指标 |
Capacitance/电容(pF/m) | 100±2 pF/m |
Impedance/阻抗(Ohm) | 50±2 |
Velocity/速率（%） | 66 |
Operating frequency/工作频率（GHz） | <6 |
Time delay/延时（ns/m） | 5.05 |
表 3 机械和环境性能/Mechanical data
Mechanical and Environmental Characteristics/机械和环境性能 |
Items/项目 | Data/指标 |
Min. bending radius static/最小弯曲半径，单次(mm) | 20 |
Maximum Pull Tension/最大拉拔力（kg） | 6kg |
RoHS/环保 | OK |
Operating temp./工作温度(℃) | -20～+70 |
表 4 衰减及功率容量/Attenuation and Power
Attenuation ＠ 20℃ and Sea Level, Power/衰减，20℃; 功率容量，海平面 |
Frequency (MHz)/频点 | Attenuation(dB/m) /衰减 | Power(Watts CW)/功率容量 |
150 | 0.289 | 100 |
500 | 0.486 | 60 |
1000 | 0.79 | 40 |
1500 | 0.98 | 30 |
2000 | 1.14 | 27 |
2500 | 1.221 | 24 |
3000 | 1.42 | 20 |
6000 | 2.10 | 10 |
