射频电缆技术规格书
电缆型号：SFF-50-7-2 射频同轴射频电缆

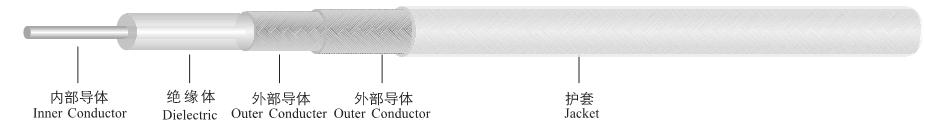

表 1 结构尺寸/Structure parameter
Construction Specification / 结构尺寸 |
Item/项目 | Material/材料及工艺 | Diameter/直径(mm) |
1. Inner conductor/内导体 | 镀银铜/ Silver plated copper | 7*0.792 (±0.015） |
2. Dielectric/绝缘介质 | 聚四氟乙烯/PTFE | 7.25±0.08 |
3. Outer Conductor/外导体 | 镀银铜丝编织 Silver-Plated Copper Wire Braiding | 6*0.15 |
4 Outer Conductor/外导体 | 镀银铜丝编织 Silver-Plated Copper Wire Braidin | 7*0.15 |
5. Jacket/护套 | 聚全氟乙丙烯 FEP | 9.90±0.15 |
表 2 电气性能/Electrical data
Electrical Characteristics/电气性能 |
Items/项目 | Data/指标 |
Capacitance/电容(pF/m) | 101pF/m |
Impedance/阻抗(ohm) | 50 Ω |
Velocity/速率（%） | 70﹪ |
Time delay/延时（ns/m） | 4.7ns/m |
Max. operating Voltage/最大工作电压（kVrms） | 3500V rms/min |
表 3 机械和环境性能/Mechanical data
Mechanical and Environmental Characteristics/机械和环境性能 |
Items/项目 | Data/指标 |
Min. bending radius static/最小弯曲半径，单次(mm) | 60 mm |
RoHS/环保 | OK |
Operating temp./工作温度(℃) | -65～150℃ |
Weight 重量（kg/km） | 228g/m |
表 4 衰减及功率容量/Attenuation and Power
Attenuation ＠ 20℃ and Sea Level, Power/衰减，20℃; 功率容量，海平面 |
Frequency (GHz)/频点 | Attenuation(dB/m) /衰减 | Power(Watts CW)/功率容量 |
0.1 | 0.07 | 4600 |
0.4 | 0.14 | 1000 |
0.9 | 0.22 | 400 |
1 | 0.24 | 360 |
1.8 | 0.32 | 200 |
2.4 | 0.40 | 120 |
3 | 0.48 | 80 |
5 | 0.64 | 52 |
6 | 0.72 | 44 |
